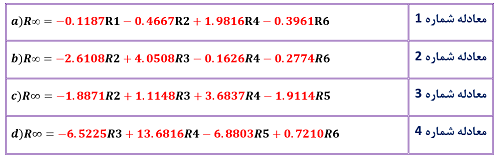

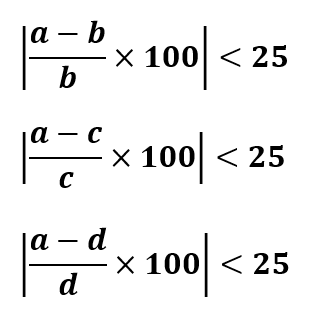

اندازه گیری مقاومت الکترودزمین به روش چهار پتانسیل تست و اندازه گیری مقاومت الکترود زمین به روش چهار پتانسیل(دکتر G.F.Tag) چهار شنبه 22 اسفند 1403 ورود به آزمون های آزمایشی نظام مهندسی(طراحی-نظارت-اجرا) کانون وکلای کارشناسان ، تاسیسات کارخانجات و سازمان فنی حرفه ایروش چهار پتانسیل یکی از روشهای دیگری است که بر مبنای روش افت پتانسیل ابداع شده و به کاربران امکان می‌دهد بر مشکلات موجود در یافتن مرکز الکتریکی الکترود های گسترده دسترسی پیدا کنند. این روش توسط دکتر G.F.Tag در سال 1964 در مقاله ای در IEE معرفی شد.در اینجا به روابط و خلاصه ای از این روش اشاره می‌کنیم.در این روش میله کمکی جریان در فاصله مناسب 5D گذشته قرار می گیرد و میله کمکی ولتاژ در فواصل 20% و 40%و50%و60%و70%و80% از طول کل قرار گرفته و هر بار مقدار را اندازه‌گیری کرده و به ترتیب آن را R1 و R2 و R3 و R4 و R5 و R6 می نامیم و در چهار معادله زیر قرار می دهیم.چهار مقاومت R∞ بالا باید با هم متناسب باشند و با یک متوسط گیری از نتایج بالا مقدار مقاومت سیستم زمین محاسبه می شود. به عبارتی اگر هر سه شرط :برقرار باشد از فرمول زیر نتیجه خروجی روش تست به دست می آید:در تئوری این روش فرضیاتی در نظر گرفته شده بدین صورت که امکان دارد نتیجه به دست آمده برای مقاومت از معادله a از سه معادله دیگر دقت کمتری داشته باشد و اگر ثابت شد که معادله a اختلاف زیادی با سه معادله دیگر دارد )یکی از نتایج محاسبات بالا بیش از 25 باشد)نتیجه آن اشتباه فرض شده و متوسط گیری از سه معادله دیگر انجام می شود و نتیجه خروجی نهایی از معادله زیر اعلام می شود.توجه : در صورتی که اختلاف مقدار نتایج b,c,d با a کمتر از 25٪ باشد ، مقدار نتیجه نهایی RE1 و در صورتی که این اختلاف بیش از 25٪ باشد مقدار RE2 بعنوان نتیجه نهایی ثبت می شود. دانلود فایل PDF این مطلب را به اشتراک بگذارید
