اندازه گیری مقاومت الکترود زمین به روش62درصد

این روش تست مقاومت الکترود زمین مبتنی بر این قاعده است که اگر حالت تست افت پتانسیل کلاسیک را درنظر بگیریم، مقدار واقعی مقاومت الکترود زمین تحت آزمون هنگامی به دست می آید که فاصله میل ولتاژ تا الکترود زمین برابر با 61.8 درصد (تقریبا 62 درصد) فاصله میل جریان تا الکترود زمین باشد. البته کماکان صحت این روش منوط بر مناسب بودن فاصله بین میل جریان و الکترود تحت آزمون است که معمولا برای الکترود های میله ای 5 برابر عمق الکترود زمین می باشد.

برای اجرای تست الکترود زمین این روش مراحل زیر باید انجام شوند:

1) تست الکترود زمین تحت آزمون اندازه گیری از مابقی سیستم به طور کامل جدا و ایزوله شود.این مطلب در سیستمهای توزیع نیروی برق شبکه عمومی که اغلب به صورتTNC-S اجرا می شود باید اجرا شود و چون سیم خنثی (نول) در محل تحویل سرویس هر مصرف کننده به الکترود زمین وصل می شود و درصورت باز نکردن این سیم از شبکه عمومی ، مقاومت معادل موازی شده مصرف کننده های دیگر که به شبکه زمین متصل شده اند در نتیجه تست اعمال می شود که نتیجه واقعی نیست .

در صورت استفاده از ارت تستر هایی که دارای کلمپی مخصوص تست (کلمپی سرخود) هستند ( روش الکترود متصل ART )تست را می توان بدون باز کردن اتصال الکترود زمین از شبکه انجام داد.

2)میل جریان دستگاه تست الکترود زمین در فاصله مناسبی از الکترود زمین کوبیده شود.

3)میل ولتاژ در فاصله ای برابر با 62% فاصله بین الکترود زمین و میل جریان نسبت الکترود زمین کوبیده شود.

4)مقدار نشان داده شده توسط دستگاه ارت سنج خوانده و ثبت شود.

5)برای بررسی صحت مقدار قرائت شده در گام قبلی، هنگام تست الکترود زمین، میل ولتاژ یکبار در فاصله52% و بار دیگر در فاصله 72% کوبیده شود و دو عدد دیگر خوانده شود . چنانچه هر دو مقدار به دست آمده در این آزمون ها نسبت به مقدار خوانده شده در فاصله 62% بیش از 5% تفاوت نداشته باشد ، آنگاه مقاومت اندازه گیری شده در فاصله 62% به عنوان مقدار مقاومت الکترود زمین منظور می گردد و در غیر این صورت میل جریان باید در فاصله دورتر نسبت به حالت قبل جابه جا شده و گام های 3 و 4 تکرار شود.

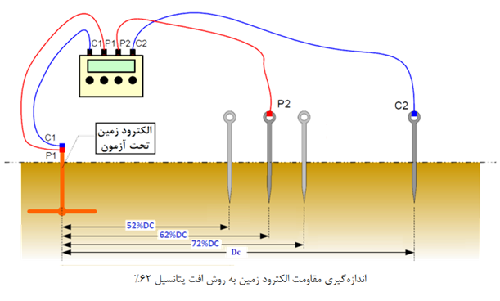

اندازه گیری مقاومت الکترود زمین به روش افت پتانسیل 62 %

در فرمول زیر R1 برابر مقاومت 52٪ و R2 برابر مقاومت 62٪ و R3 برابر مقاومت 72٪ می باشد و نتیجه نهایی تست مقدار R62% اندازه گیری شده است.
